S90 Лак Структурный

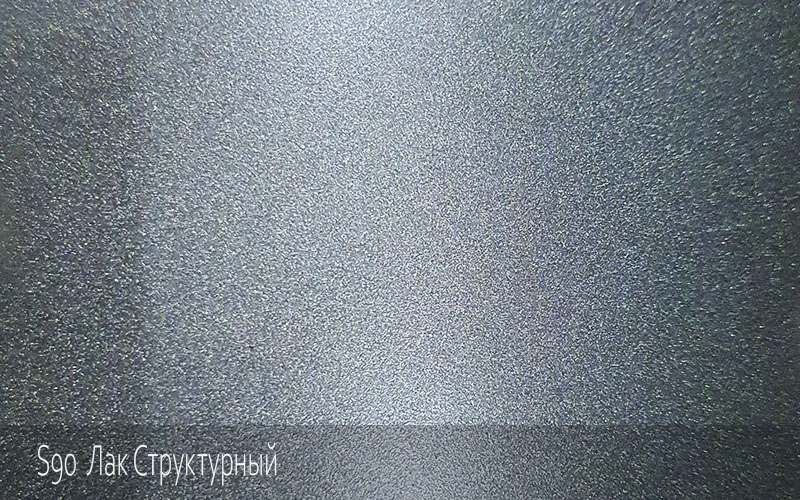

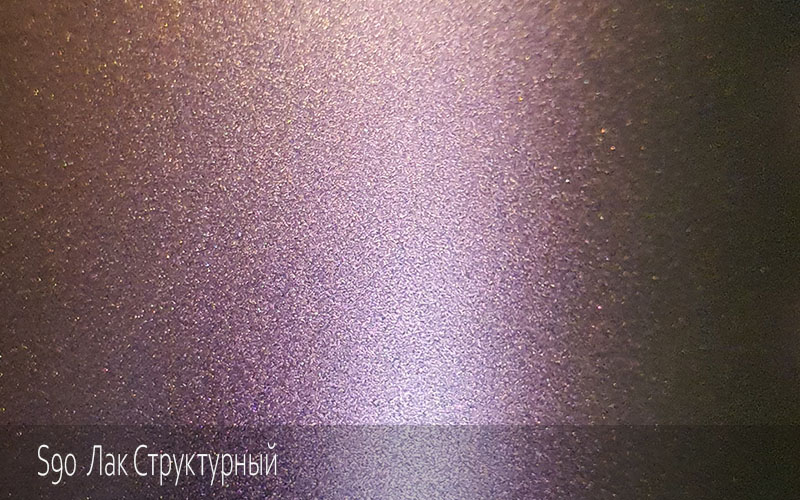

Имеет шероховатую поверхность в виде частиц размера 90 мкм., что делает матовый вид, при этом не выбеливает и остается прозрачным.
Визуально схож с тактильными лаками и покрытиями.
Прекрасно подойдет для сохранения цвета и тона подложки. Итоговое покрытие напоминает мелкозернистый качественный пластик, что придает прекрасный эстетический вид.
Имеет высокую прочность. Отличная устойчивость к воздействию химии, воды, ультрафиолета.
|
|
Смешать в соотношении 2:1 с отвердителем При нормальных условиях (20°С) лак не требует разбавления |
|
|
Вязкость 17÷18сек., DIN 4/20°C |
|
|
Жизнеспособность до 2 ч. при 20°C |
|
|
Размер сопла: HVLP, Trans Tech и RP 1.3÷1.4 мм Давление на входе: 2.0 – 2.5 бар |
|
|
Наносить 2 слоя |
|
|
Выдержка при 20⁰С между слоями 15 минут Выдержка при 20⁰С перед сушкой 15 минут |
|
|
Монтажная прочность: 20⁰С – 24 часов, 60⁰С – 60 минут Полное высыхание: 20⁰С – 48 часа, 60⁰С – 60 минут + 12 часов 20⁰С 100% прочность – 1 месяц. |
|
|
ИК сушка короткие волны 60⁰С на поверхности — 10 минут |
|
|
Во время работы с продуктами 2K необходимо использовать исправные средства индивидуальной защиты. Следует защищать глаза и дыхательные пути. Помещения должны хорошо проветриваться. Пистолеты и инструменты следует очищать сразу же после окончания работы |
ВНИМАНИЕ!
- Перед использованием тщательно перемешать лак до однородной массы. На дне банки не должно оставаться матирующего компонента, который склонен к оседанию.
- Процедите полученный состав через сито 120-190 мкм. для исключения попадания не размешанных сгустков.
- Значительное увеличение толщины слоя, ведет к незначительной потере матового эффекта. Для получения качественного покрытия, наносите ровный, мокрый, средней толщины слой.
- Соблюдайте выдержку между слоями в соответствии с инструкцией. Значительное уменьшение времени выдержки между слоями, ведет к небольшому уменьшению матового эффекта.
- Температура ниже 20⁰С значительно увеличивает время отверждения.
- При высокой температуре окружающего воздуха, допускается добавление разбавителя для акриловых лаков в соотношении 5-7% по объему.
- Матовое покрытие нельзя полировать.
- В течение 24 часов покрытие может быть перекрашено без предварительного шлифования.
НАНОСИТСЯ НА:
- Все современные эмали с эффектом «перламутр» и «металлик» как на водной, так и на сольвентной основах.
- Шлифованные акриловые эмали.
- Шлифованные старые лакокрасочные покрытия.
СОСТАВ:
- акрил-уретановые смолы
- Плотность: 1,04 кг/л
- Цвет: Полупрозрачный
- Срок хранения: 12 месяцев при t20°С в закрытой таре
