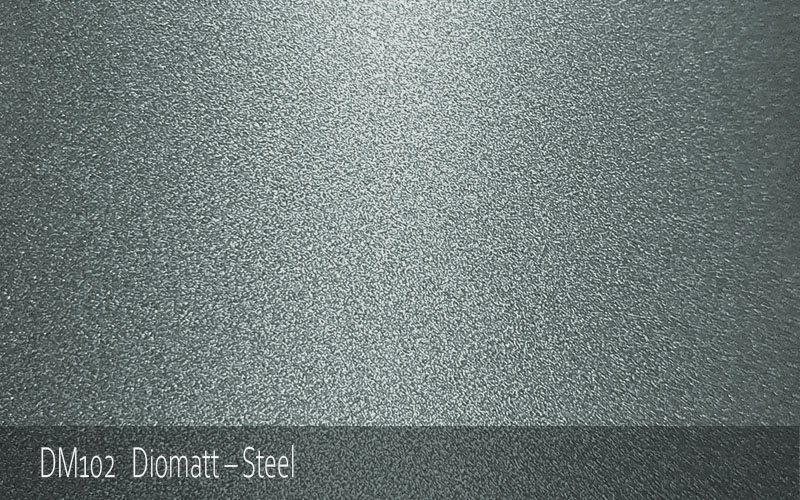

DM102 Diomatt – Steel
Двухкомпонентная краска, со структурной, матовой поверхностью, премиум класса.
По виду напоминает высококачественный, матовый пластик, с красивой искристой зернистостью.
При покраске не требует подложки и лакировки т.к. выступает как окончательное покрытие.
Рекомендуем для окраски фасадов мебели, фурнитуры, металлических каркасов и других изделий.
Изготовлен на основе акрилового сополимера и полиуретана, с армированием двуокисью кремния, что придает высокую прочность и шелковистый вид.
На поверхности практически не остаются отпечатки пальцев.
Легкий уход за покрытием.
Отличная устойчивость к воздействию химии, воды, ультрафиолета, физическим и механическим процессам.
| Смешать в соотношении 2:1 с отвердителем При нормальных условиях (20°С)’эмаль не требует разбавления |
| Вязкость 17÷18сек., DIN 4/20°C |
| Жизнеспособность до 2 ч. при 25°C |
| Размер сопла: HVLP, Trans Tech и RP 1.3÷1.4 мм Давление на входе: 1.5 – 2.0 бар при мокром слое и 1-1,5 бар при полумокром (опыле) |
| Наносить 3 мокрых слоя и 1 полумокрый выравнивающий при недостаточном матовении спустя 1 час и до 24 часов, допускается повторить полумокрый слой (опыл) |
| Выдержка при 20⁰С между слоями 15 минут или до матовения
|
| Монтажная прочность: 20⁰С – 24 часов, 60⁰С – 40 минут Полное высыхание: 20⁰С – 48 часа, 60⁰С – 60 минут 100% прочность – 1 месяц. |
| ИК сушка короткие волны 60⁰С на поверхности — 30 минут |
| Во время работы с продуктами 2K необходимо использовать исправные средства индивидуальной защиты. Следует защищать глаза и дыхательные пути. Помещения должны хорошо проветриваться. Пистолеты и инструменты следует очищать сразу же после окончания работы |
ВНИМАНИЕ!
- Температура ниже 20⁰С значительно увеличивает время отверждения.
- При высокой температуре окружающего воздуха, допускается добавление разбавителя для акриловых лаков в соотношении 5-7% по объему.
- В течение 24 часов покрытие может быть перекрашено без предварительного шлифования.
НАНОСИТСЯ НА:
- Грунты
- Шлифованные акриловые эмали.
- Шлифованные старые лакокрасочные покрытия.
СОСТАВ:
- Акрил-уретановые смолы
- Структурные добавки
- Плотность: 1,05 кг/л
- Цвет: Непрозрачный, различного цвета
- Срок хранения: 12 месяцев при t20°С в закрытой таре.
